Trong các hệ thống sản xuất hiện nay, biến tần 3 pha 380V đóng vai trò quan trọng trong việc điều khiển tốc độ và tiết kiệm điện năng cho động cơ. Nổi bật trong phân khúc này là dòng SD600-4T-7.5G/11PC 7.5KW – giải pháp mạnh mẽ, ổn định cho tải nặng như băng tải, máy trộn, máy nghiền. Với khả năng điều khiển chính xác, tăng mô-men xoắn ở tốc độ thấp, dòng SD600 đang được nhiều doanh nghiệp tin dùng nhờ hiệu suất cao và độ bền vượt trội

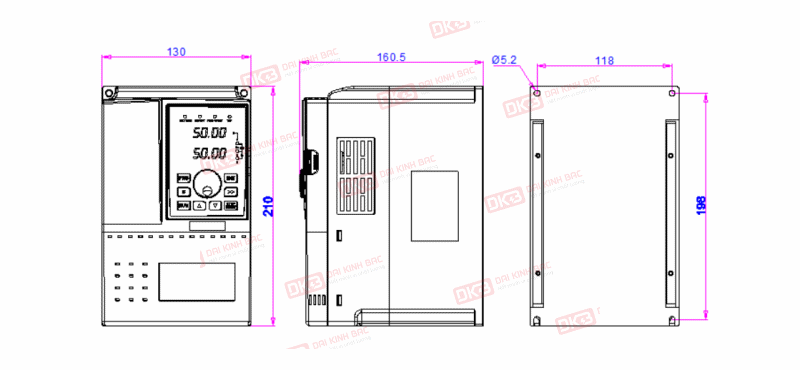

1. THÔNG SỐ KỸ THUẬT, BẢN VẼ VÀ KÍCH THƯỚC SD600-4T-5.5G/7.5PC
- Công suất: 7.5KW
- Model: SD600-4T-7.5G/11PC
- Công suất: 7.5kW (10HP)
- Nguồn vào: 3 pha 3800V ±15%
- Nguồn ra: 3 pha 380V
- Dòng định mức: ~20.5A
- Tần số đầu ra: 0 – 500Hz
- Chế độ điều khiển: V/F, Sensorless Vector
- Khả năng quá tải: 150% trong 60s
- Bảo vệ: Quá dòng, quá áp, thấp áp, quá nhiệt
- Cổng điều khiển: Analog, Digital Input/Output
- Nhiệt độ hoạt động: -20°C đến 60°C
- Khả năng quá tải cao, phù hợp tải nặng


- Gồm: biến tần chính, màn hình rời, đế cài
- Màn hình rời giúp thao tác dễ dàng ngoài tủ điện
.gif)

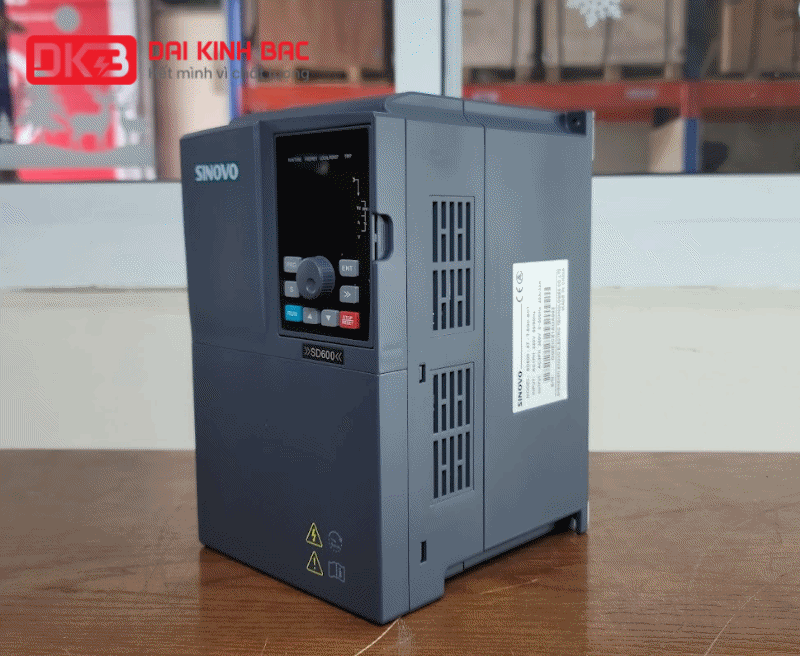

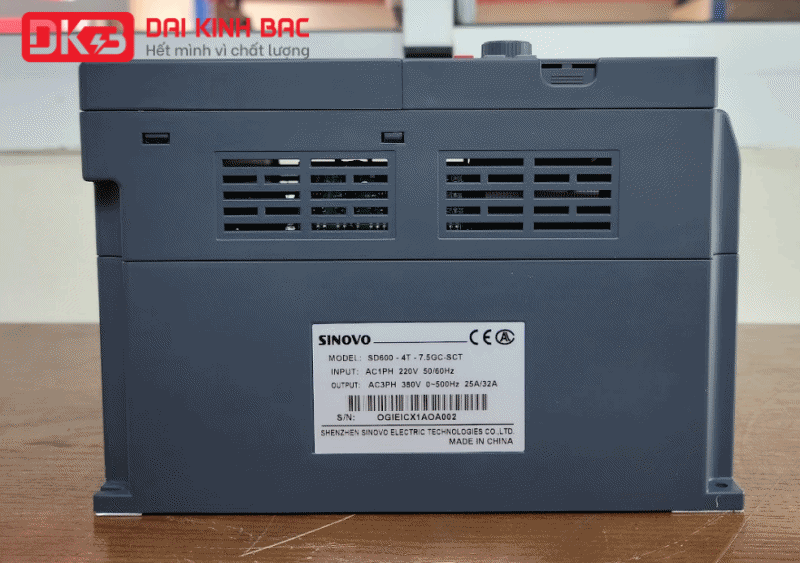

- Thiết kế nhỏ gọn, tản nhiệt tốt, độ bền cao
- Bố trí cổng đấu nối rõ ràng, dễ lắp đặt

2. SƠ ĐỒ ĐẤU NỐI MẠCH ĐỘNG LỰC VÀ ĐIỀU KHIỂN
- Nguồn 3 pha đấu vào các chân R, S, T
- Đầu ra động cơ đấu vào U, V, W

- Bắt buộc đấu dây tiếp địa (GND) để đảm bảo an toàn
- Các chân điều khiển gồm: DI, AI, COM, 10V, GND
- Hỗ trợ kết nối công tắc, relay, PLC
- Sơ đồ rõ ràng giúp đấu nối nhanh, hạn chế sai sót
.gif)
3. CÁCH ĐẤU NỐI CÔNG TẮC NGOÀI VÀ CÀI ĐẶT TẦN SỐ
3.1 Chạy/dừng bằng công tắc ngoài:
- Nối COM với DI1
- Cài đặt tham số F02.00 = 1
- Đóng công tắc → biến tần chạy
3.2 Cài tần số lớn nhất và nhỏ nhất:
- Cài đặt tham số F01.09 = Tần số lớn nhất
- Cài đặt tham số F01.07 =Tần số giới hạn trên mong muốn ( Cao nhất)
- Cài đặt tham số F01.10 =Tần số giới hạn dưới mong muốn ( thấp nhất)

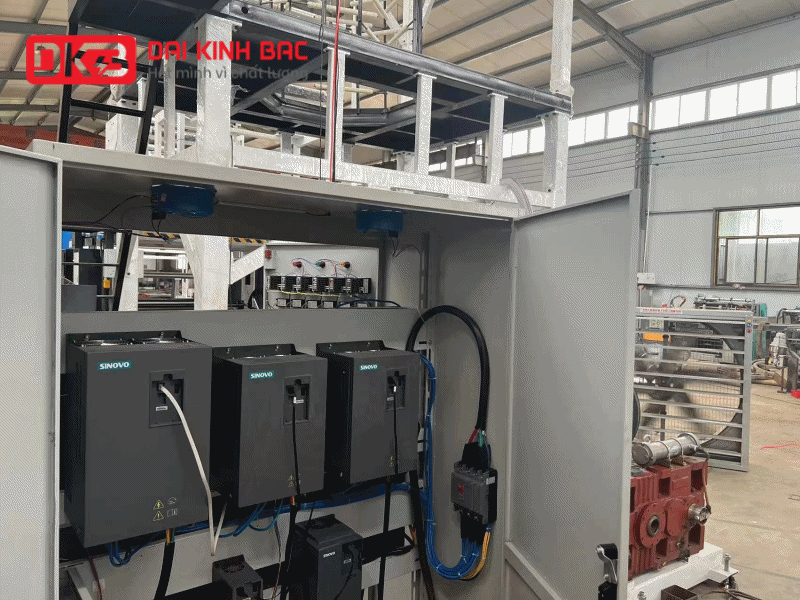

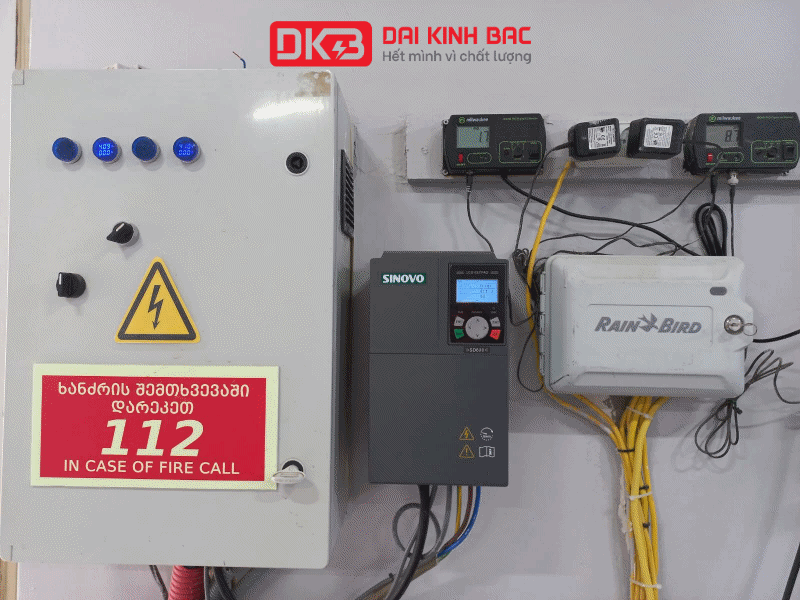

4. ĐẠI KINH BẮC LÀM TỦ ĐIỆN SD600 THEO YÊU CẦU
Đại Kinh Bắc cung cấp dịch vụ thiết kế và lắp ráp tủ điện biến tần SD600 theo từng nhu cầu thực tế của khách hàng, đảm bảo tối ưu vận hành và độ an toàn cao
- Hỗ trợ tư vấn lựa chọn công suất biến tần phù hợp với tải thực tế
- Thiết kế tủ điện khoa học, bố trí linh kiện hợp lý giúp tản nhiệt tốt và dễ bảo trì
- Tích hợp đầy đủ thiết bị bảo vệ như CB, contactor, relay nhiệt, chống mất pha
- Cài đặt sẵn thông số theo ứng dụng thực tế như băng tải, nâng hạ, quạt, bơm
- Đảm bảo hệ thống hoạt động ổn định, hạn chế lỗi và tăng tuổi thọ thiết bị
- Nhận thi công theo yêu cầu từ cơ bản đến nâng cao, phù hợp nhiều ngành nghề

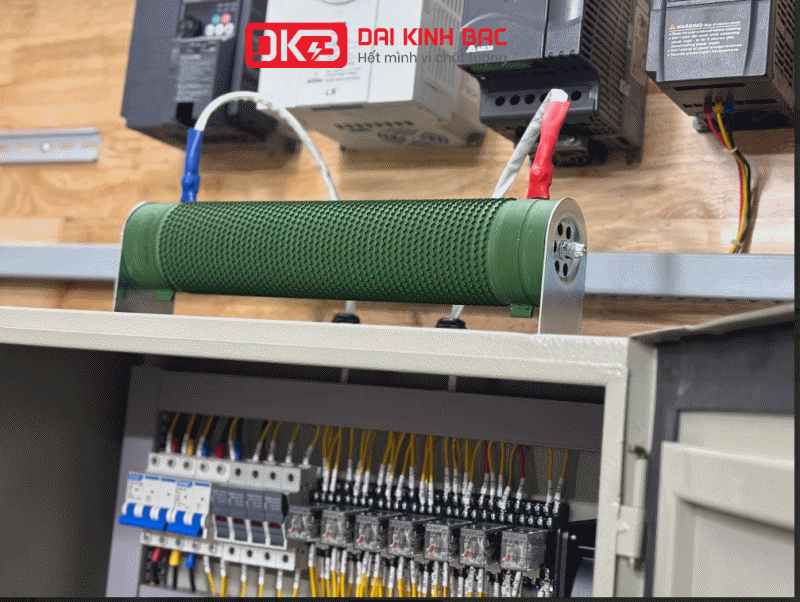

5. CHỌN ĐIỆN TRỞ XẢ CHO SD600-4T-7.5G/11PC 7.5KW
Đối với dòng SD600-4T-7.5G/11PC 7.5KW, việc lựa chọn điện trở xả đúng tiêu chuẩn là yếu tố quan trọng giúp bảo vệ biến tần và đảm bảo quá trình giảm tốc an toàn
- Công suất điện trở xả phù hợp là 500W
- Giá trị điện trở yêu cầu lớn hơn hoặc bằng 65 Ohm
- Số lượng sử dụng 1 điện trở xả
- Giúp tiêu tán năng lượng dư khi động cơ giảm tốc nhanh hoặc dừng đột ngột
- Hạn chế lỗi quá áp (OV) trên biến tần, đặc biệt với tải có quán tính lớn
- Tăng độ ổn định và tuổi thọ cho toàn bộ hệ thống
.gif)
6. VÌ SAO CHỌN BIẾN TẦN SD600-4T-7.5G/11PC 7.5KW CỦA ĐẠI KINH BẮC?
- ĐẠI KINH BẮC là đơn vị phân phối lớn nhất của thương hiệu SINOVO tại Việt Nam.
- Hệ thống kho hàng trải rộng 3 miền Bắc - Trung - Nam, giao hàng nhanh chóng, tiện lợi cùng
- Chúng tôi cam kết hàng nhập khẩu chính hãng 100%, đầy đủ chứng từ CO, CQ, hóa đơn VAT.
- Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kĩ thuật, đáp ứng đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm.
- Cùng với chế độ bảo hành dài hạn, nhanh chóng, kịp thời
- Phương thức thanh toán linh hoạt, thuận lợi nhất cho khách hàng.
